Nueva herramienta en las Aplicaciones: diagramas
Otra nueva característica que se ha incorporado en la versión 7.0.0-Zelda de Onesait Platform son los diagramas, que van a permitir dentro de las Aplicaciones crear diferentes esquemas, que se asociarán a nivel de aplicación, cada aplicación tendrá sus propios diagramas.
Los diagramas se podrán visualizar, editar y eliminar, además de otras funcionalidades como descargar, importar e imprimir.
Como tecnología se usa draw.io lo que va a permitir importar cualquier diagrama de draw.io y cargarlo en la lista de diagramas. Esta librería, como el resto de componentes que utilizamos, es de código abierto, y se encuentra disponible en GitHub.
Un vistazo a los diagramas

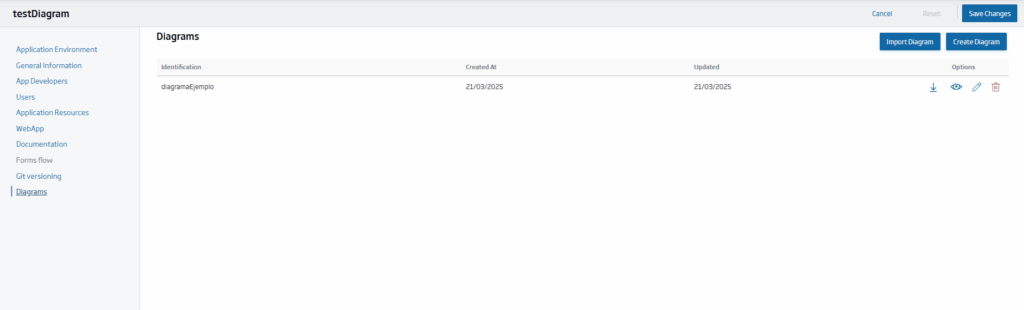

Dentro de las Aplicaciones, se ha añadido una nueva pestaña denominada diagramas. En esta pestaña, el usuario encontrará una interfaz organizada y fácil de navegar, en la que se muestra la lista completa de diagramas asociados a la aplicación actual. Cada diagrama en la lista incluye información relevante, como su nombre, fecha de creación, última modificación y opciones rápidas para editar, importar o eliminar.
Esta nueva pestaña no solo centraliza la gestión de los diagramas dentro de cada Aplicación, sino que también mejora la accesibilidad y el control sobre los mismos, permitiendo a los usuarios tener una visión clara de todos los diagramas disponibles y agilizando las tareas de creación, edición e importación.

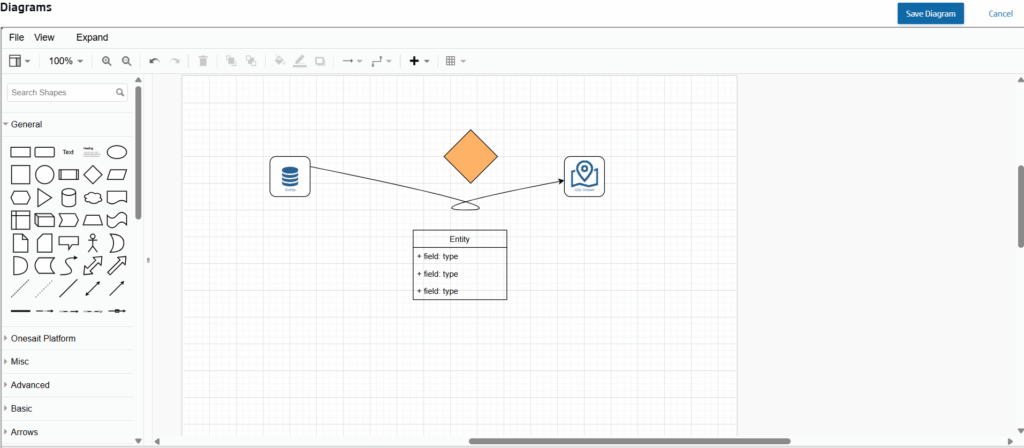

Al pulsar sobre el botón de «Crear», se abrirá el editor de diagramas. Este editor cuenta con una interfaz intuitiva que ofrece una amplia variedad de opciones, herramientas y elementos con los cuales el usuario puede interactuar fácilmente para diseñar, personalizar y modificar sus diagramas según sus necesidades.
Dentro del editor, el usuario podrá encontrar una paleta de elementos básicos como figuras geométricas, conectores, textos y contenedores, así como herramientas para cambiar colores, tamaños, posiciones y estilos. Además, se incluyen funcionalidades para alinear, agrupar, duplicar y eliminar elementos de manera sencilla, optimizando así el flujo de trabajo.
Un aspecto destacado es la incorporación de elementos de la Plataforma, son totalmente interactivos, lo que significa que pueden conectarse, configurarse y ajustarse en tiempo real para reflejar relaciones, flujos o estructuras específicas propias de la Plataforma.
Un diagrama, después de ser creado, se agregará automáticamente en la lista de diagramas, esteel cual puede ser editado, descargado y eliminado por cualquier usuario con permisos sobre la aplicación asociada al diagrama.
Además de crear un diagrama, también se tiene la opción de importar un diagrama; se podrá importar cualquier diagrama mxgraph con extensión .xml, y este cargará y se podrá guardar en nuestra lista de diagramas.
Imagen de cabecera: Kelly Sikkema en Unsplash
